[ ELEVA-LUNAS ] Como reparar un EELL trasero de cabrio

Ver el tema anterior Ver el tema siguiente Ir abajo

[ ELEVA-LUNAS ] Como reparar un EELL trasero de cabrio

Mensaje por frgallo el Miér 25 Ene 2012, 22:55

Os contaré que los elevalunas traseros del cabrio ya no se fabrican más; así que tenemos que mantener vivos los que existan y no permitir que del desguace vayan al tiradero final, incluso las partes sueltas. Entre todos podemos prolongar la existencia de estos adorables montones de fierro... mogollon

Bueno, aquí os cuelgo fotos de todo un proceso, cuando me rompieron el izquierdo.

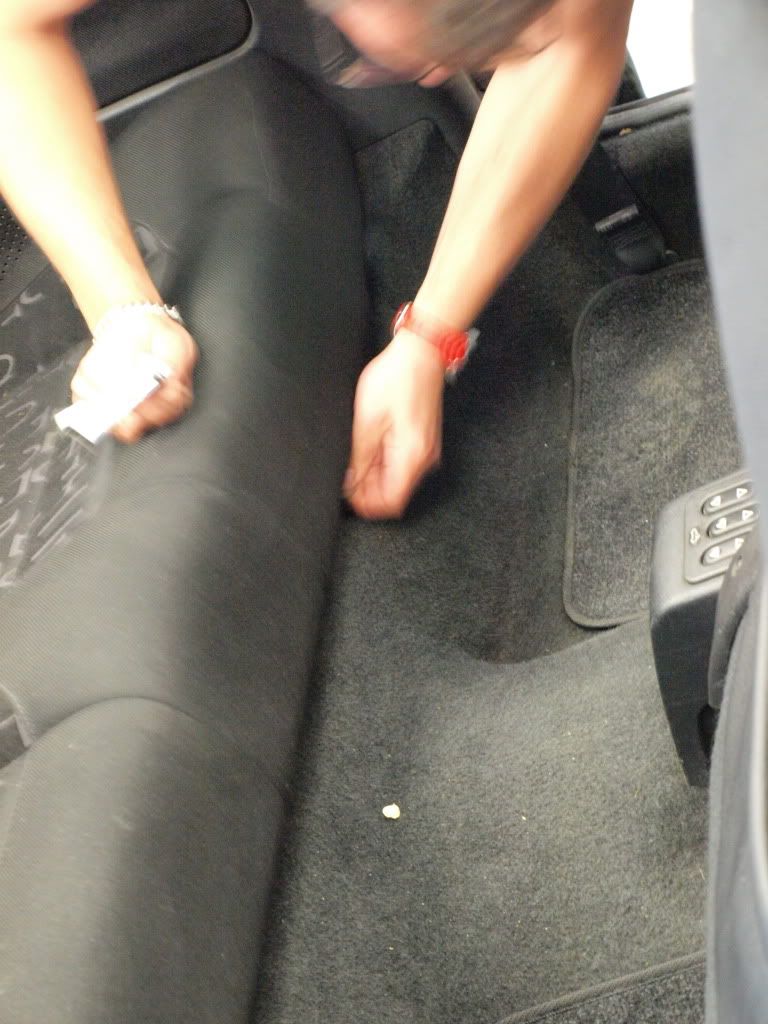

El desensamble inicia con retirar el asiento trasero para quitar las cantoneras de las puertas. Trabajar sin capota es ideal. 306b

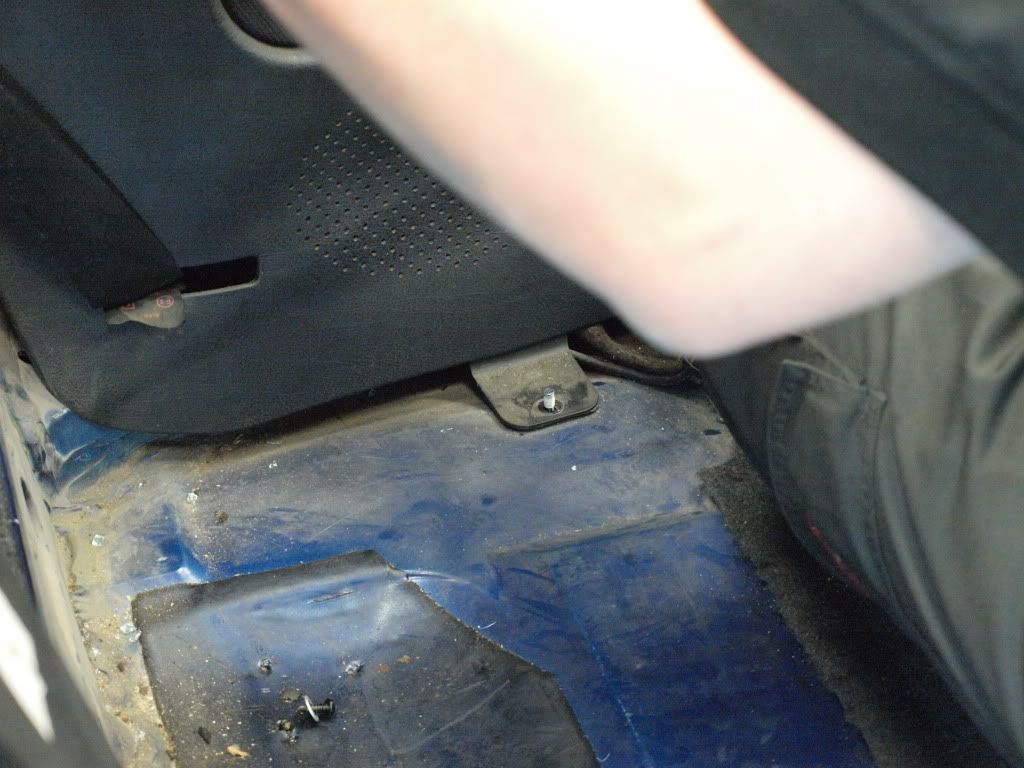

Hay dos tornillos bajo el sentadero;

Photobucket

Photobucket

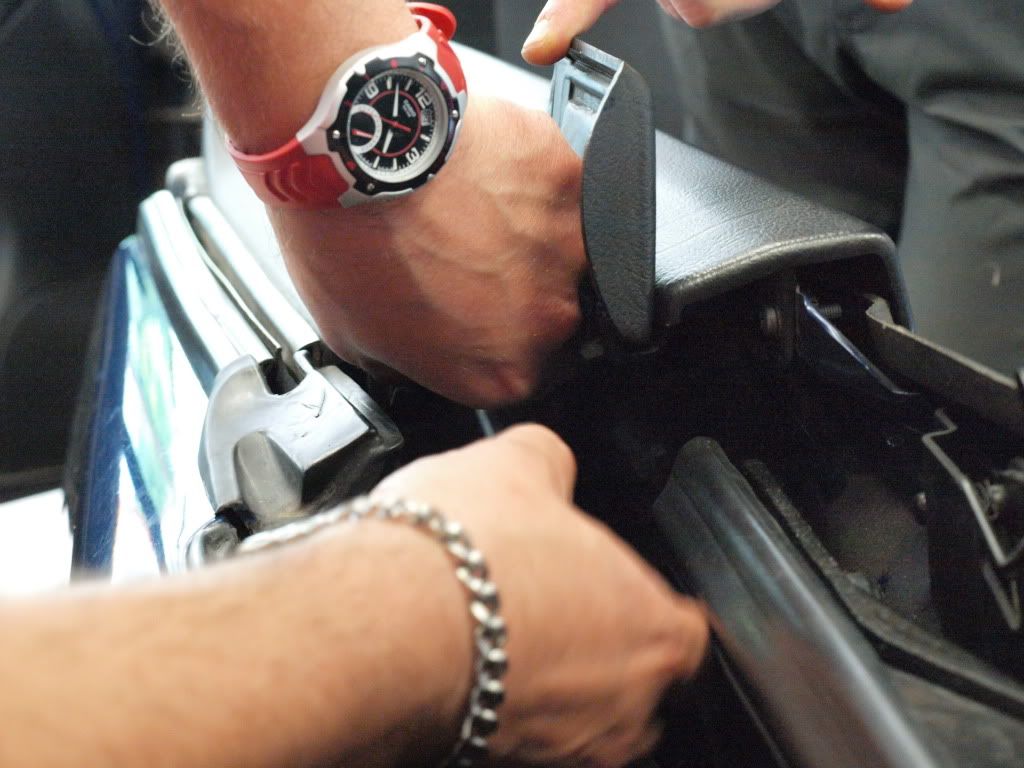

Si tenéis un Fase 2 o 3, los reposacabezas son un dolor de cabeza, pues el accesorio negro que los retiene, viene con diferentes sistemas de fijación; en el mío, se giran 1/4 y salen, pero en un brico inglés indicaban unos pines metálicos que no encontré... así que tuvimos que quitar los soportes para descubrir cómo funcionaba el asunto. ande

Finalmente, pudimos quitarlos para levantar el espaldar.
Photobucket

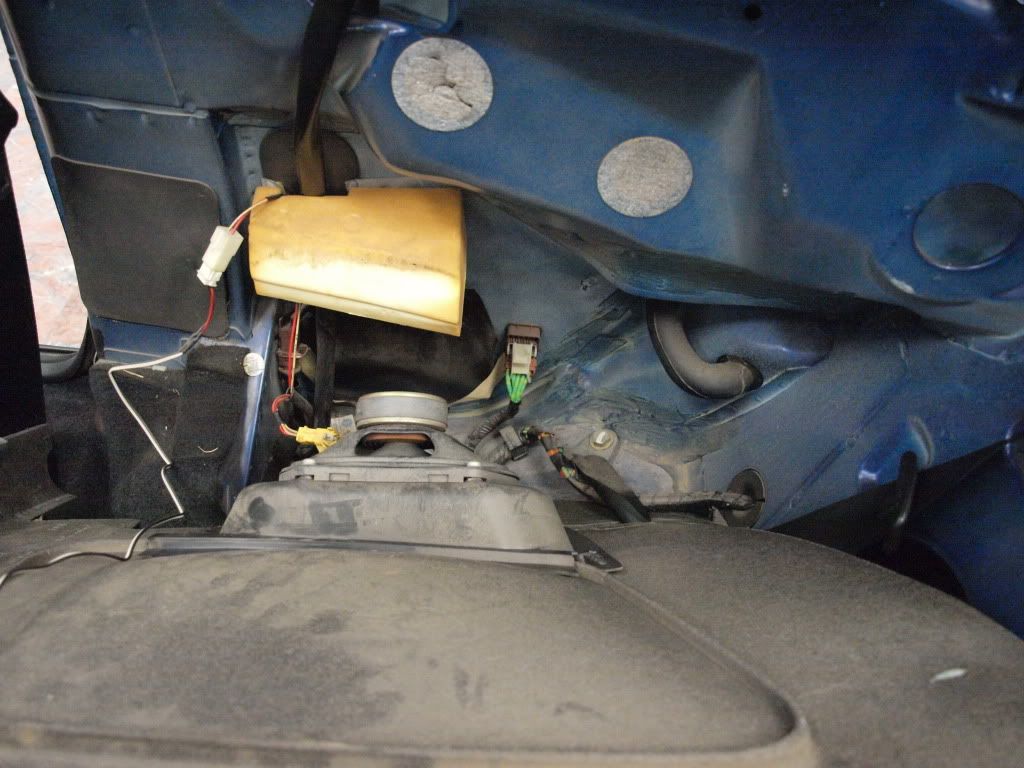

Ahora, la cantonera, que tiene un tornillo al suelo y dos tras el espaldar; una oportunidad para limpiar y revisar los altavoces. Cuidado con el cableado de los Twitters!!!

Photobucket

Photobucket

Photobucket

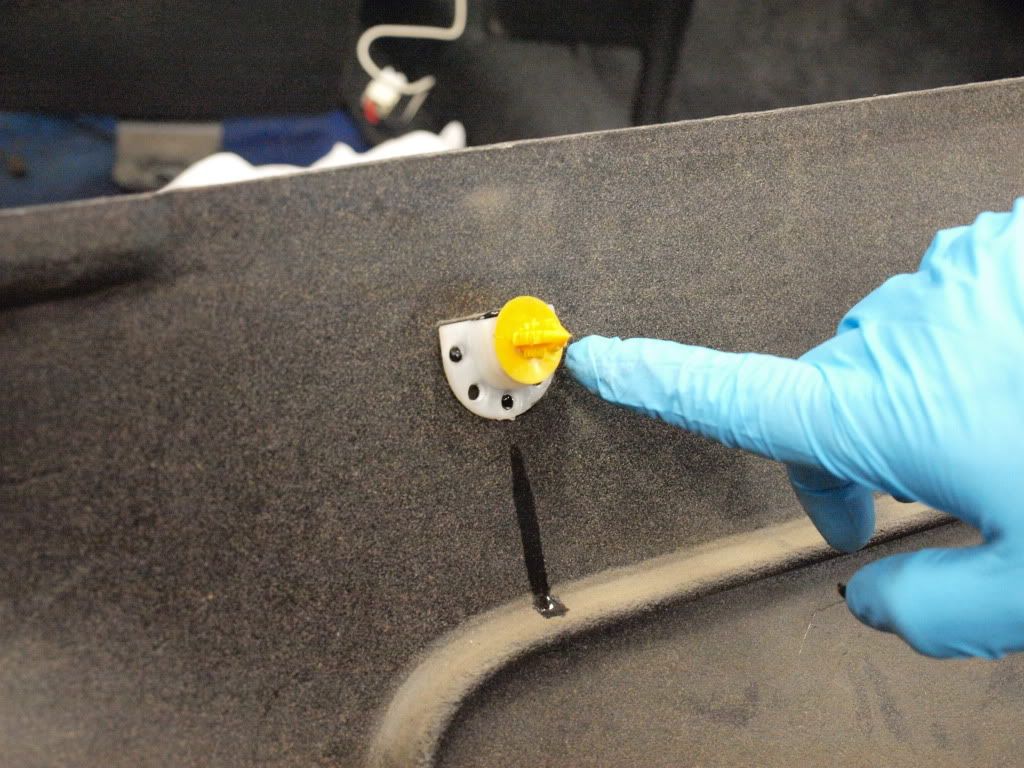

Cuidado con romper el soporte de la cantonera, que en todo caso puede pegarse nuevamente...

Photobucket

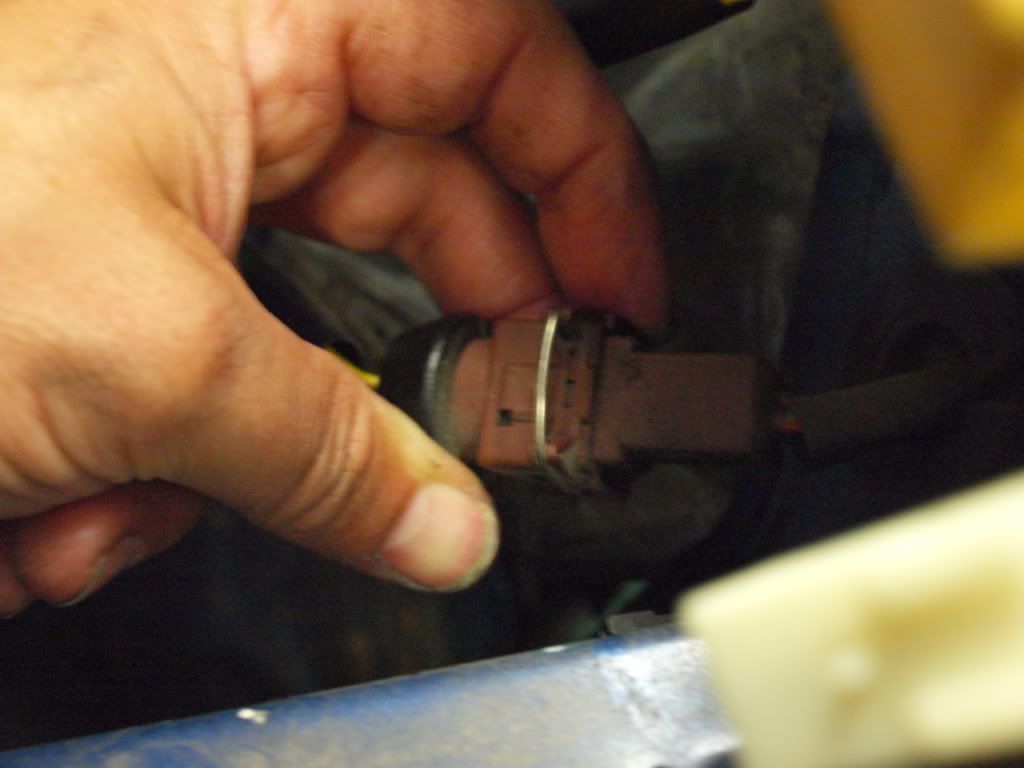

Los cables tienen un seguro, un pin; no soltarlo, sino presionarlo con el dedo. La primera vez cometí la novatada. :D

Photobucket

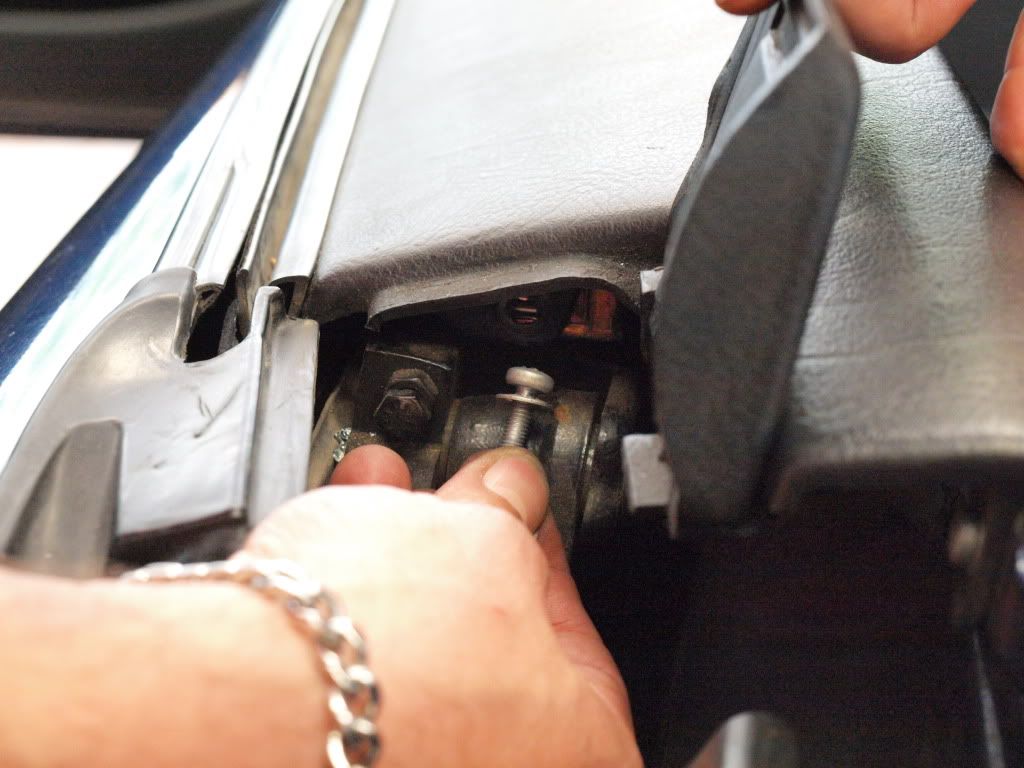

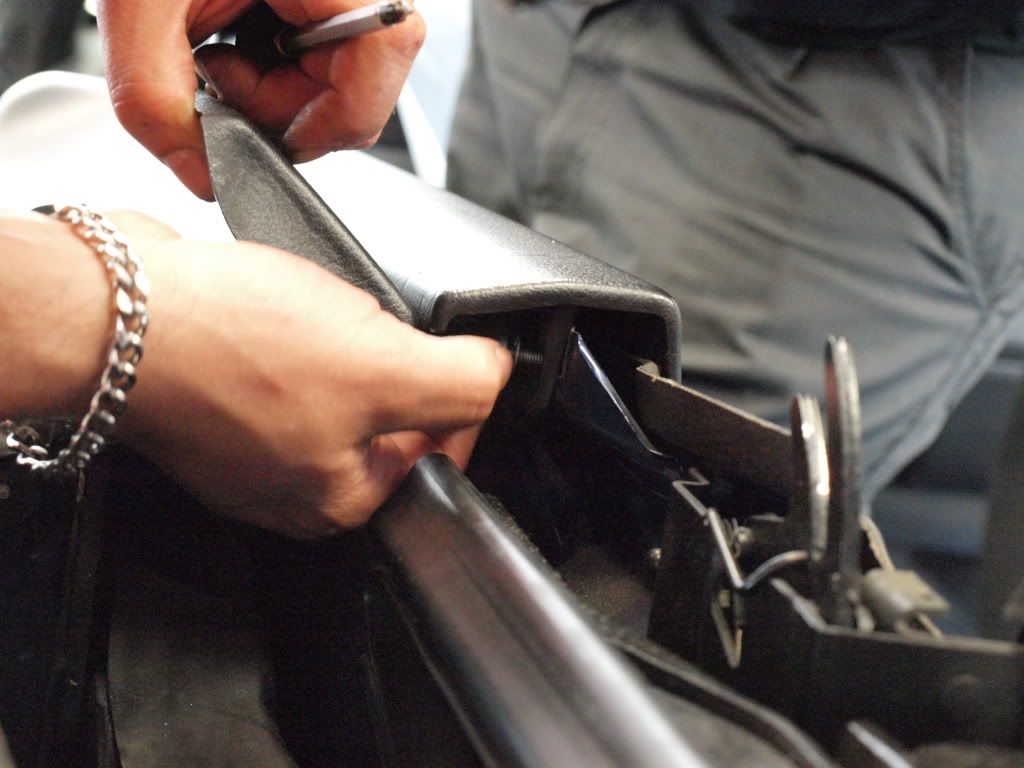

Pero antes, hay que levantar el apoyabrazos, fijado con tornillos bajo la tapa arresortada que permite salir a la estructura de la capota.

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

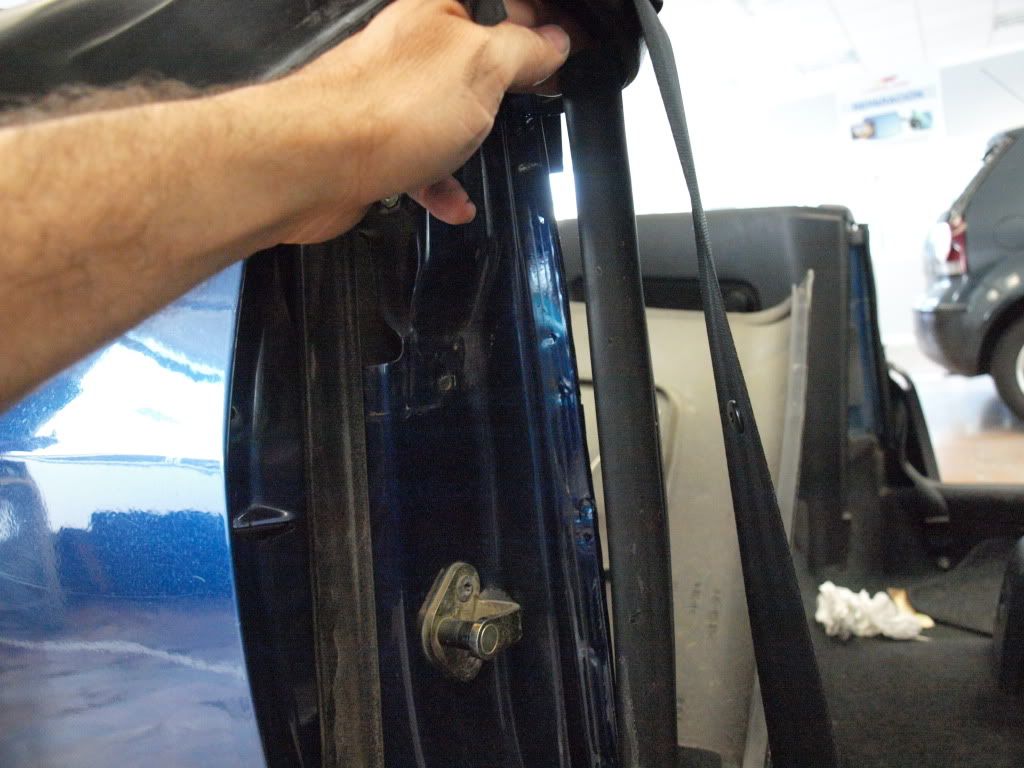

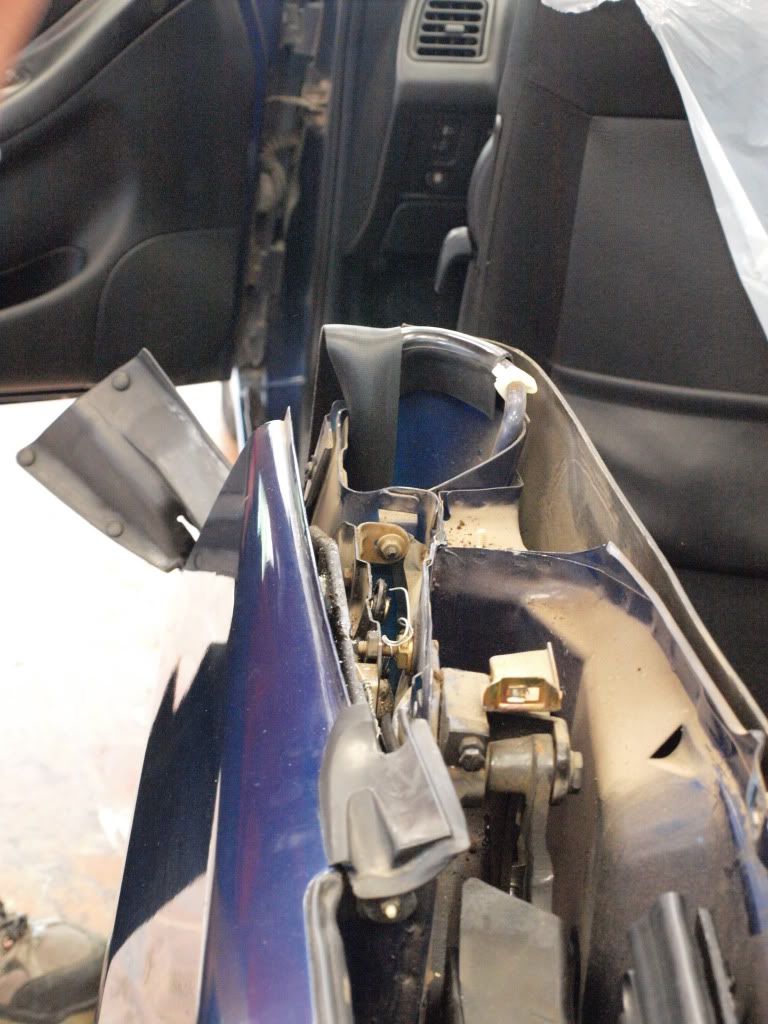

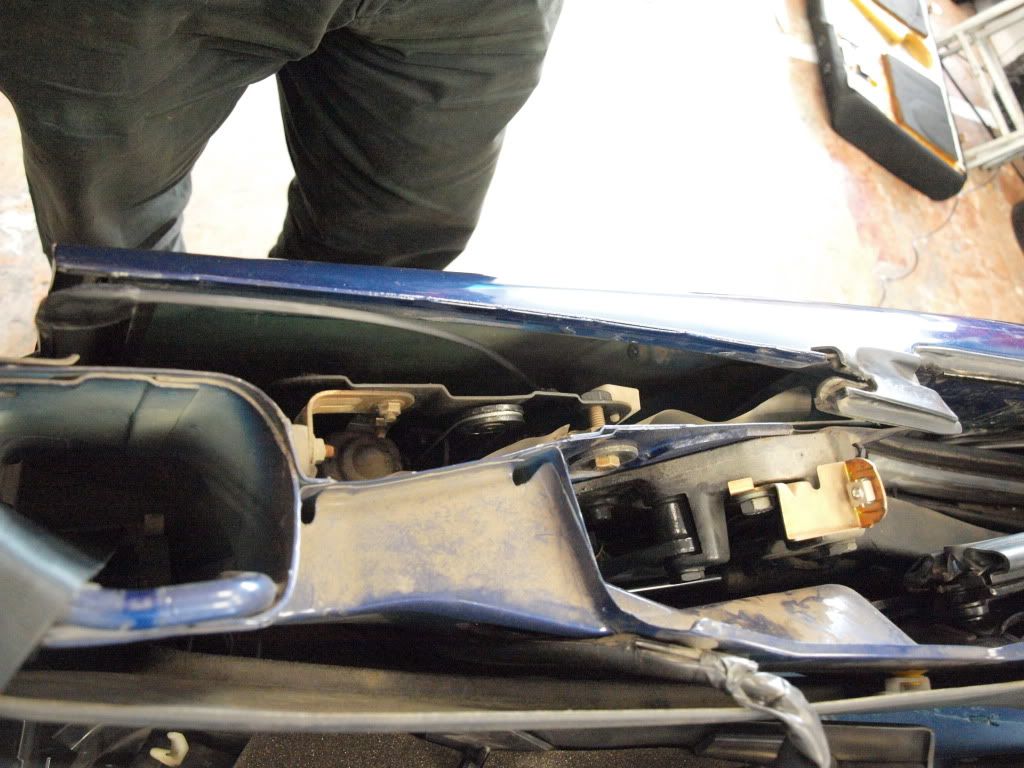

Abriendo la puerta, hay que aflojar el empaque (pisa la cantonera) y soltar el apoyabrazos tirando hacia arriba, tras retirar los pines plásticos que sostienen la empaquetadura por delante. Luego queda todo al descubierto.

Photobucket

Photobucket

Observa bien estos tres tornillos, que dan ajuste al elevalunas cuando lo vuelvas a ensamblar; permite firarlo hacia afuera y hacia adelante, tanto al frente como atrás.

Photobucket

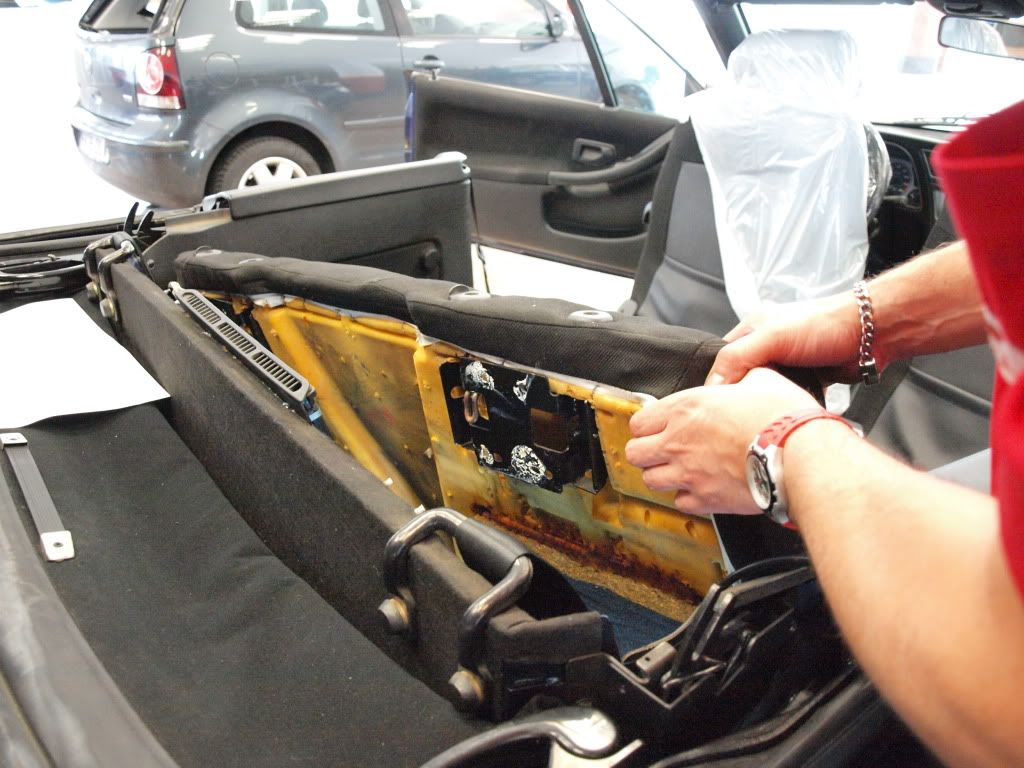

Luego de retirarlos, podemos sacar todo el elevalunas; hay otro tornillo en la base, que controla la altura del mecanismo y la profundidad. Hace que el vidrio se aleje o se acerque a la luna de la puerta delantera.

Photobucket

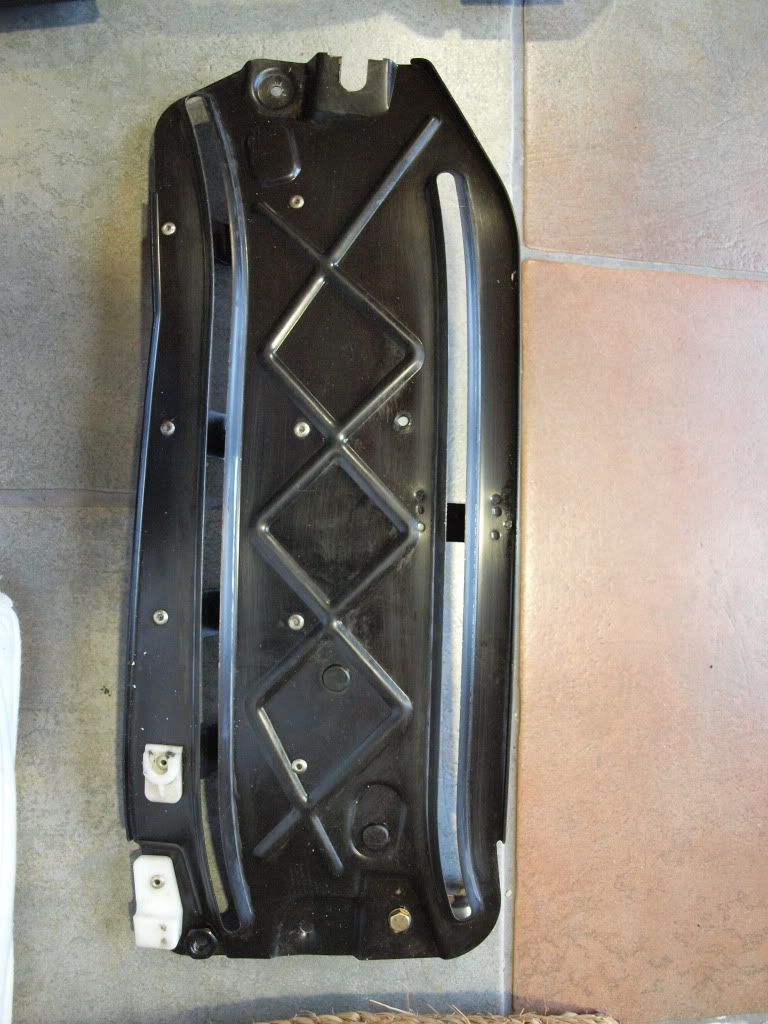

Retirando suciedad y grasa, se ve así.

Photobucket

Photobucket

En mi caso, habían roto la polea superior; generalmente significa tirar todo el aparato y ponerlo nuevo, pero sabéis que ya no lo venden nuevo y en todo caso puede repararse.

Aquí va el rollo...

Photobucket
En la foto siguiente, he desensamblado todo el sistema:
Por estos rieles circula el elevalunas; con el desgaste, tienen filo en el borde, que debemos redondearlo y pulirlo con una lima suave. De esta manera los deslizadores plásticos (de Nylon o Teflón) no se parten tan pronto, lo que es habitual en estos coches.

Photobucket

Por el otro lado...
Photobucket

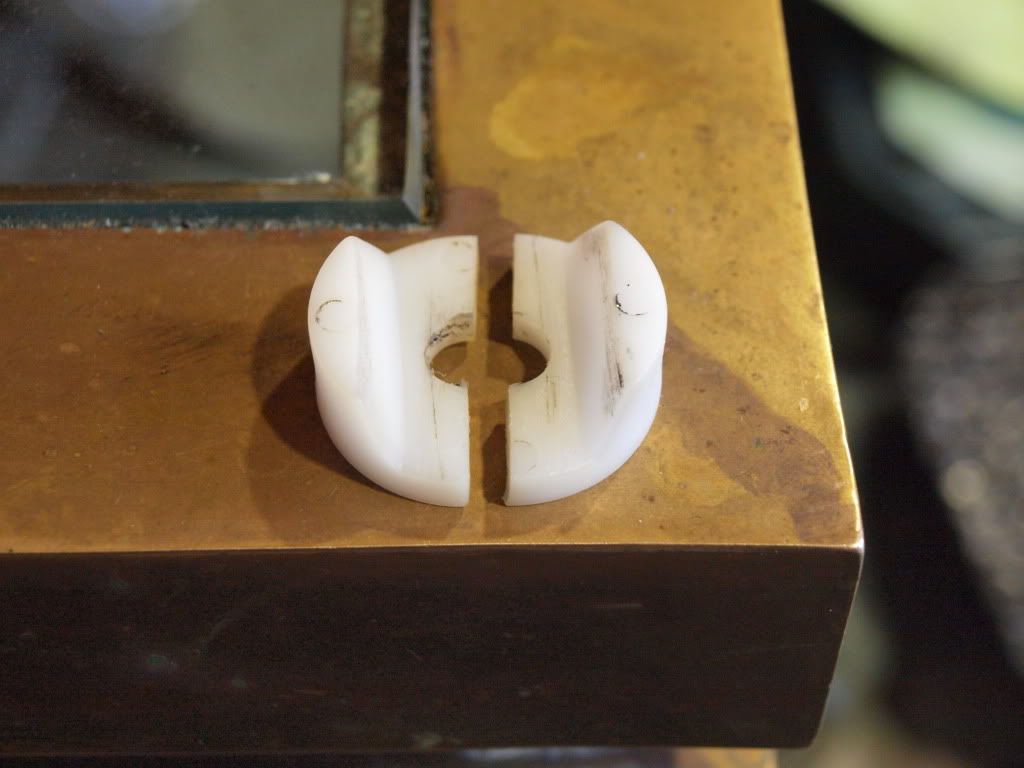

Estos son los deslizadores. Cuando se parten (y lo hacen porque son flotantes sobre una arandela curva y ejercen presión sobre el riel...) se pueden cambiar mandándolos a fabricar en Nylon o Teflón, pero también se pueden reparar si tienes las dos partes.

Photobucket

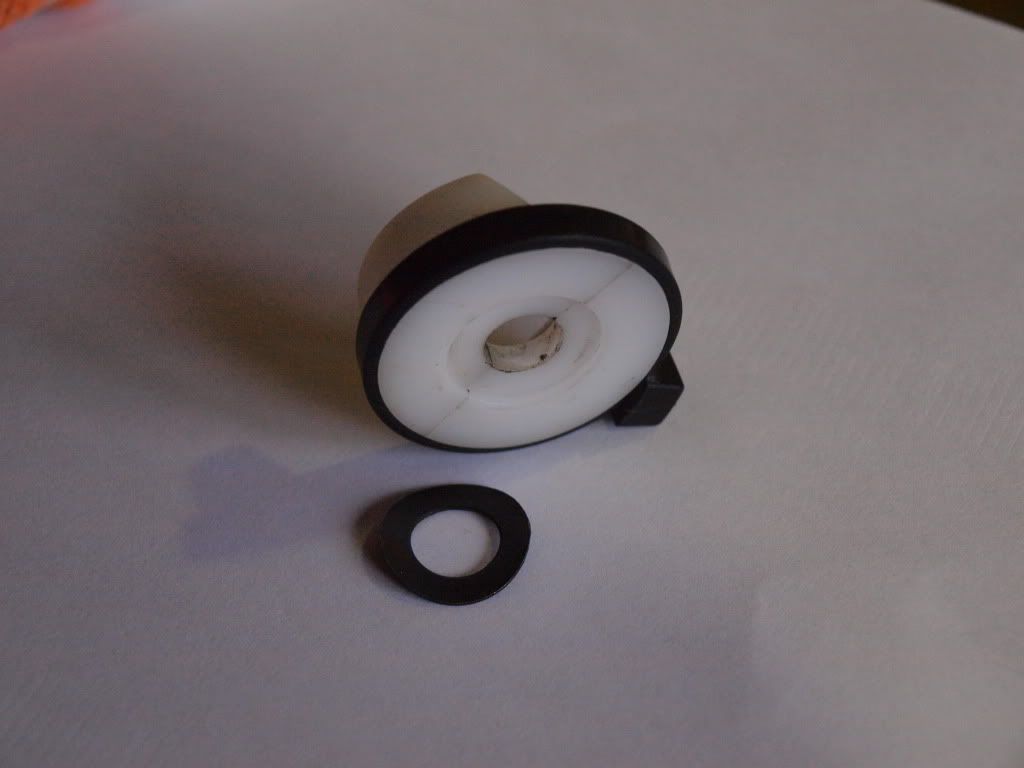

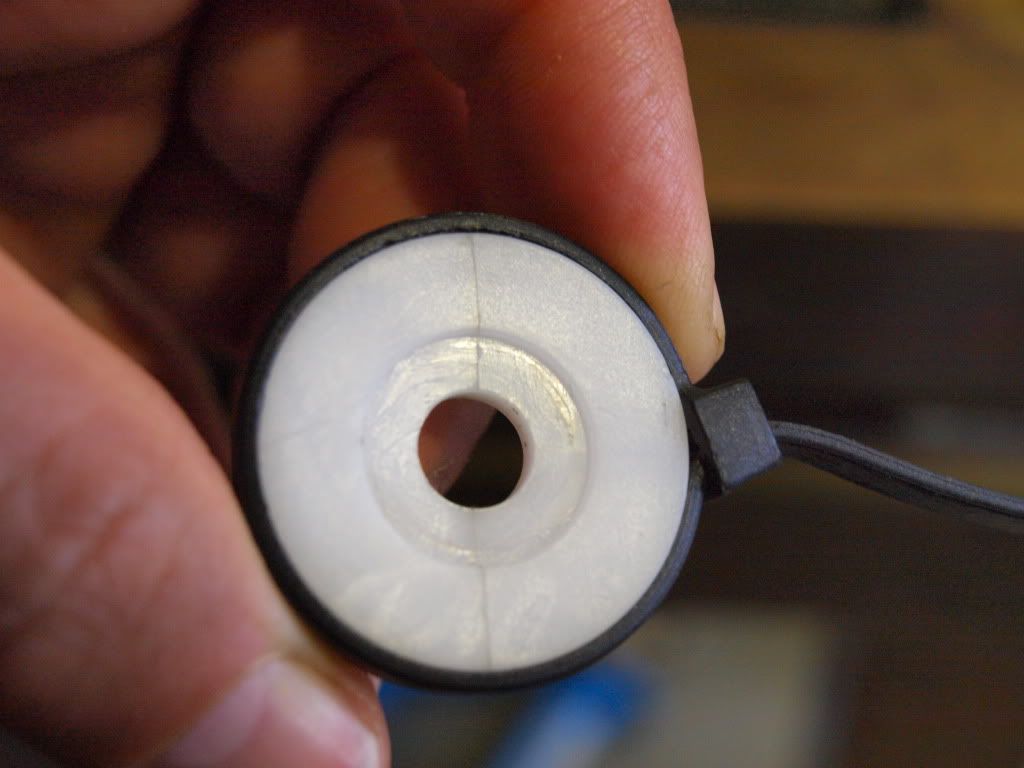

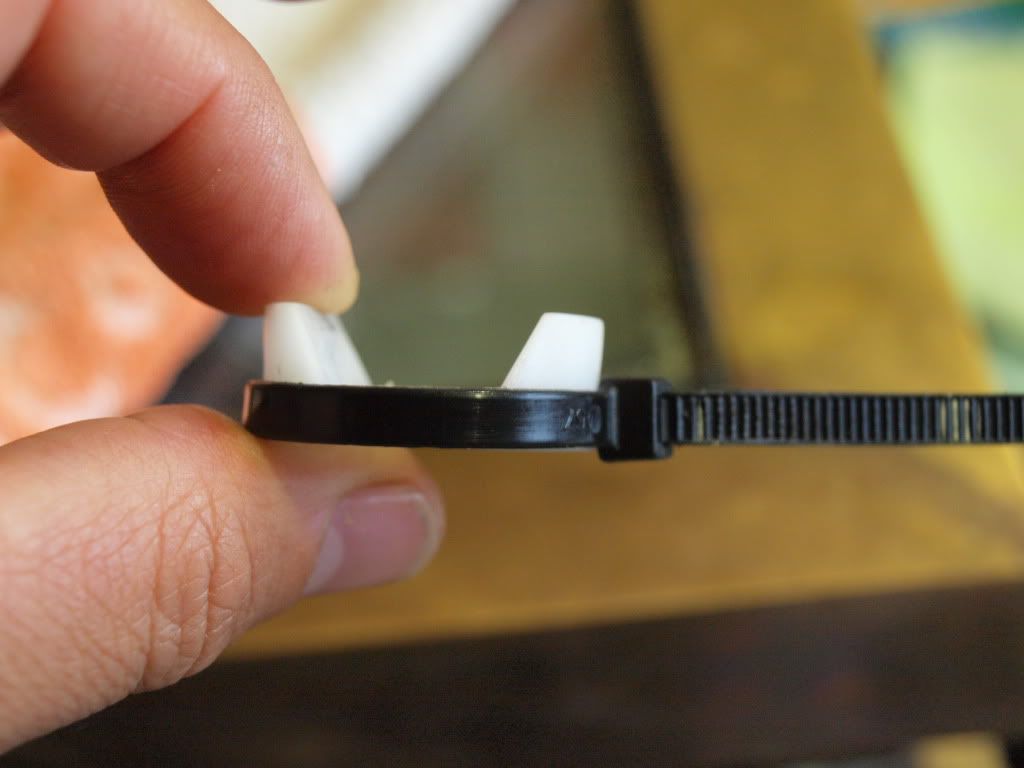

He aquí que con una brida (atador) de polipropileno (las negras) del mismo ancho de la base, la compresión contraresta la tensión ocasionada por el riel (tiende a abrir las piezas hasta partirlas) de forma que este amarre da solución. Incluso las nuevas, podrías protegerlas con una brida !!! venga

Photobucket

Photobucket

Photobucket

Photobucket

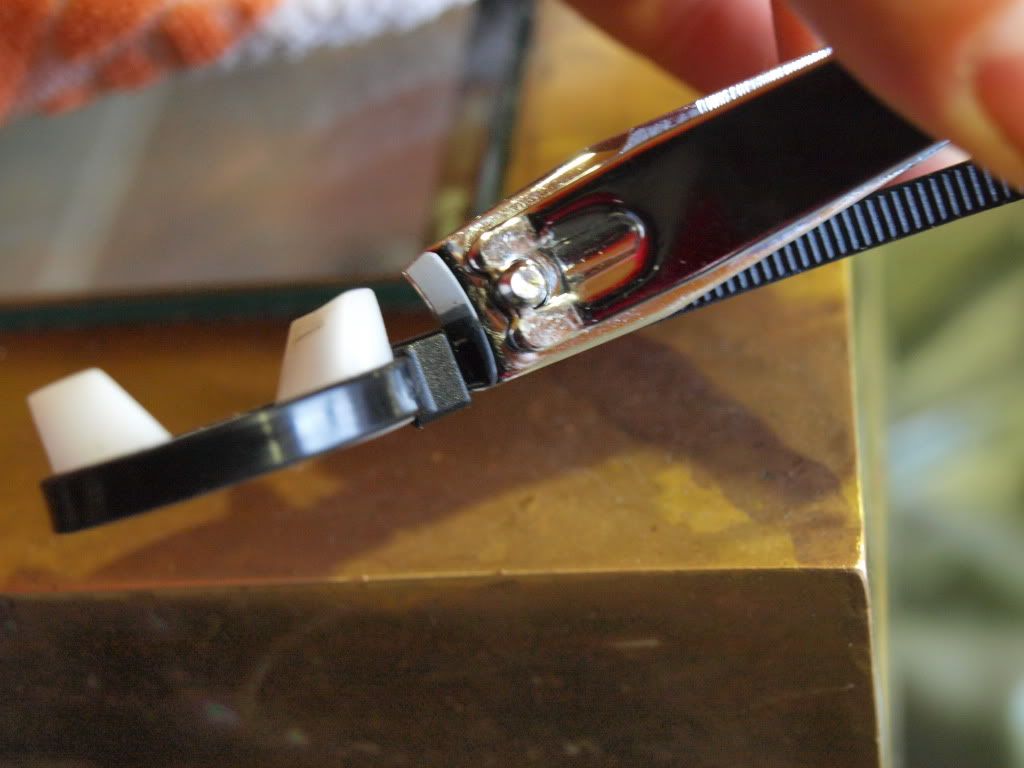

Con un cortauñas se hace el corte más limpio sin que queden bordes filosos...

Photobucket

avatar
frgallo
L
L

Tipo de 306 CABRIO : 1,6i 90cv 2000 fase 3 azul China
Modelo : con capota negra
Cantidad de envíos : 106
Agradecimientos : 0

Ver perfil de usuario http://www.bambhaus.org

Volver arriba Ir abajo

Re: [ ELEVA-LUNAS ] Como reparar un EELL trasero de cabrio

Mensaje por frgallo el Jue 26 Ene 2012, 01:54

Bien; veamos cómo funcionan las partes:

Esta guía/soporte plástico, va montada de forma flotante sobre una arandela de acero curvada, que ejerce como resorte y le permite adaptarse a las curvas y ecxentricidades de los rieles por los que asciende la luna. Por un lado, disminuye los esfuerzos al permitir adaptarse a nuevas posiciones, pero por otro hace que la pieza plástica carezca de apoyo sólido a los lados y concentra en el centro todos los empujes, que ocasionan la rotura.

Disminuir el filo de los rieles, engrasar generosamente y atar con bridas esta pieza, le confiere larga vida.

Photobucket

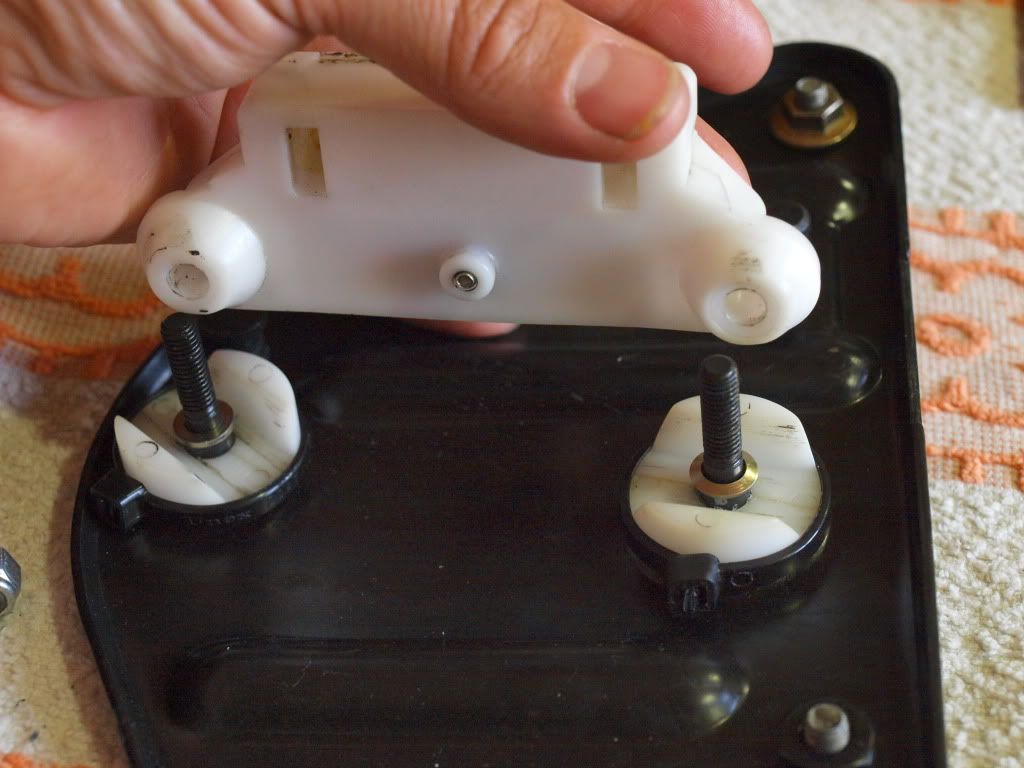

Aquí se ve el ensamble del conjunto (sin el riel) y se aprecia el espacio que deja para la platina central con los rieles.

Photobucket
Observar en la foto superior, que las arandelas de bronce son distintas; una es cónica y la otra plana. Se sabe dónde van por la depresión cónica en la pieza plástica...  caballero

Photobucket

Photobucket


Y hasta la polea rota; comparadla con la original. Fabulosa ¡A que sí! ¿No?  lol3

Photobucket

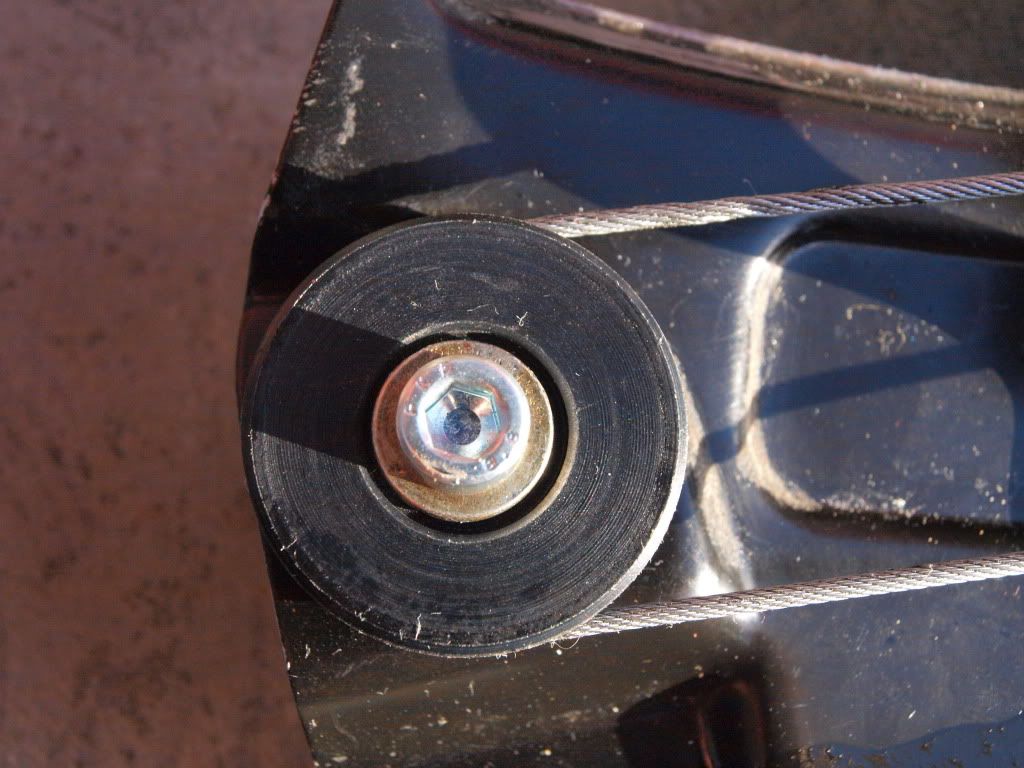

Para quitar la polea rota, he taladrado el remache que funje también como eje y lo he pasado con un tornillo de cabeza con llave "Alan" (o Bristol) rematada con una tuerca de seguridad (que tiene una pieza de Nylon) para que no se afloje accidentalmente, aunque podéis usar trabatuercas Loctite o casicualquier adhesivo.

Photobucket

Photobucket

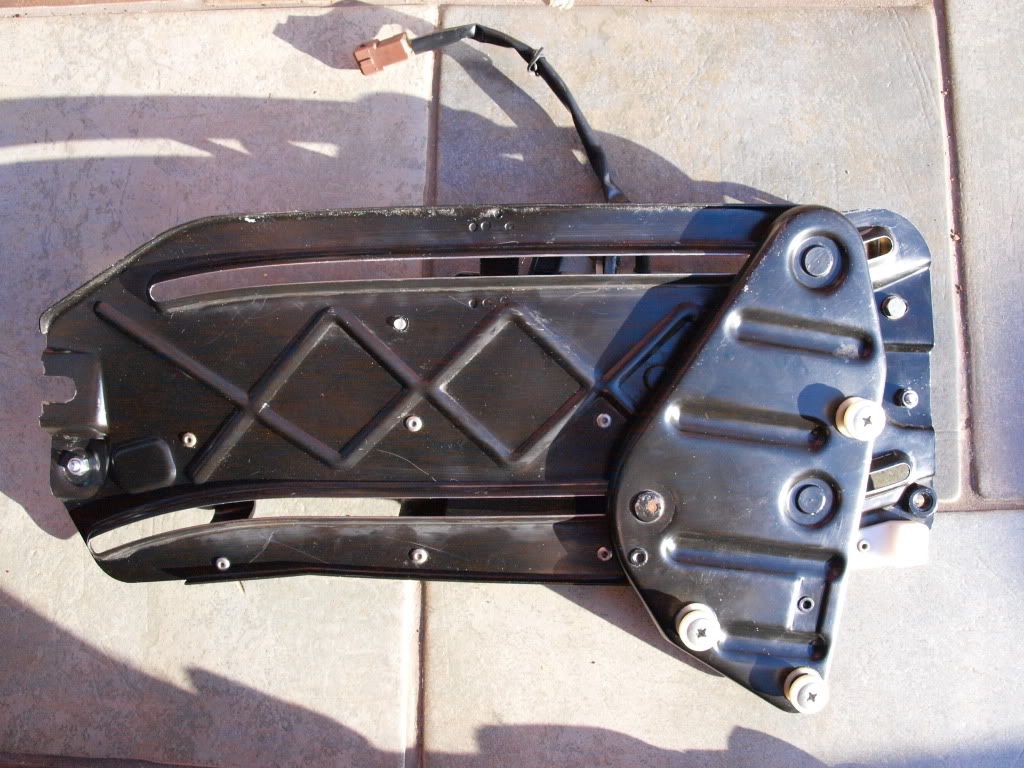

Y aquí tenéis el elevalunas ensamblado, como nuevo; con grasa en los ensambles, pero no demasiada. En el momento de montar en el coche le puse más grasa de litio a los rieles.

Photobucket

Photobucket

Al instalar los elevalunas, solo las siguientes recomendaciones:

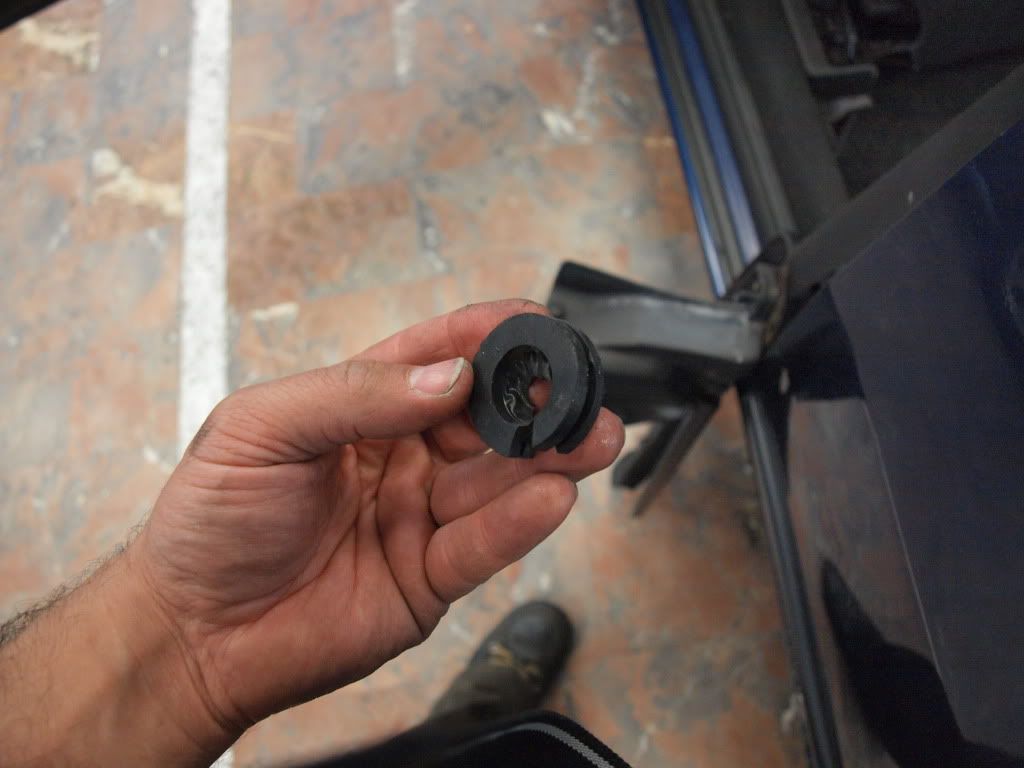

1) Observad los sellos y pasacables de goma, clausurando bien el recinto, como por ejemplo éste:
Photobucket

2) Atención suprema a las tapas de los apoyabrazos cuando cerréis la capota, pues si están muy hacia el exterior del coche, serán arrancados por la estructura ... que algunos habéis sufrido. Cuelgo otro brico sobre la reconstrucción de éstas partes, que se la hice a mi otro cabrio, un 1999... Pero esa es otra historia.  secreto

3) No instaléis las cantoneras hasta calibrar correctamente la posición del elevalunas trasero; Steph ha subido un video sobre éste aspecto en otro foro.  caballero
http://www.306cabriolet.superforo.net/t208-capota-video-como-ajustar-los-cristales-y-la-capota


Os contaré que les he dado caña 7 meses sin motivo de descontento alguno !!!  306b   jugar   circo

Luego cuelgo el brico de los limpiabrisas...

¿Os parece?

Fco.Calibrar lunas y capota
avatar
frgallo
L
L

Tipo de 306 CABRIO : 1,6i 90cv 2000 fase 3 azul China
Modelo : con capota negra
Cantidad de envíos : 106
Agradecimientos : 0

Ver perfil de usuario http://www.bambhaus.org

Volver arriba Ir abajo

Re: [ ELEVA-LUNAS ] Como reparar un EELL trasero de cabrio

Mensaje por kbrio el Jue 26 Ene 2012, 10:35

jooooooooder impresionante,así da gusto! muchas gracias!! gracias gracias gracias gracias gracias
avatar
kbrio
Moderador
Moderador

Tipo de 306 CABRIO : No
Modelo : VOLVO C70 D5
Cantidad de envíos : 1988
Agradecimientos : 0

Ver perfil de usuario

Volver arriba Ir abajo

Re: [ ELEVA-LUNAS ] Como reparar un EELL trasero de cabrio

Mensaje por S306cabrio el Jue 26 Ene 2012, 18:54

¡Tremendo brico! ¡Esto ya pasa a otro nivel! cairo

Gracias Fran genial
