[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

+6
barone matias nicolas
rolocabrio
jose maria mettola
robertourense
flashcab
S306cabrio
10 participantes

CLUB 306 CABRIO :: MANTENIMIENTO Y REPARACIONES :: MOTOR, MECÁNICA, TESTIGOS, ELECTRICIDAD, LLAVES, CIERRES, CLAXON, ALARMA y ESCAPE

Página 2 de 2. • Precedente  1, 2

Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Jue 29 Sep 2011, 23:56

¿Alguien tiene el manual con la lista de los fusibles por favor? Pakman tambien los pide ALLÍ para sus EELL delanteros


Última edición por S306cabrio el Lun 03 Jul 2017, 15:09, editado 1 vez
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por Nacho Vie 30 Sep 2011, 11:11

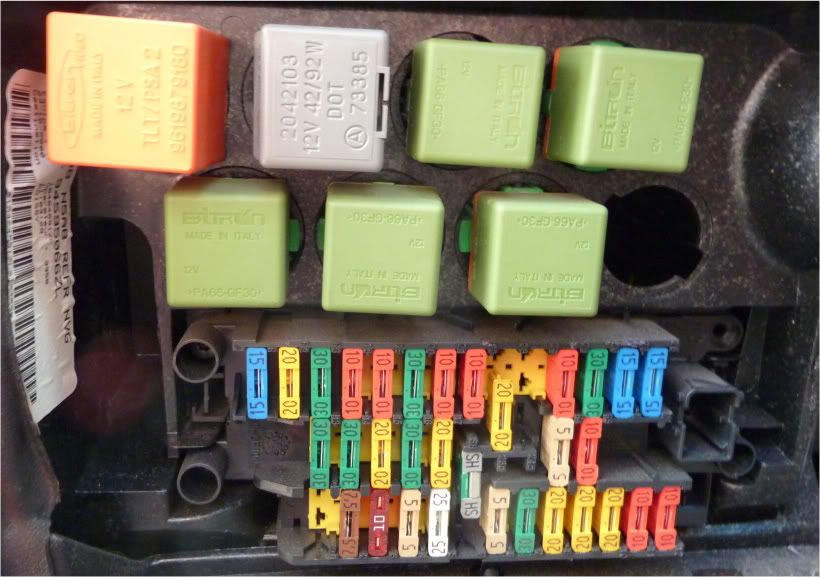

Os pongo fotos de mi caja de fusibles numerada, pero ya os adelanto que el Nº23 debe ser de la centralita y no del encendedor de cigarillos, ya que ese es el de la bola de remolque, debia ser viernes y estaban en la fabrica pensando en el fin de semana

Es un fase 2 1.6 de 90cv

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011113

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011115

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011116

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011118

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011119

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 30092011120
Nacho
Nacho
L
L

Tipo de 306 CABRIO : 1.6i 90cv 1999 fase 2 azul China
Cantidad de envíos : 115
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por Nacho Vie 30 Sep 2011, 11:23

Siento la oscuridad de las fotos y eso que estaba con flash, la segunda hoja es del 15 al 28 ambos inclusive, espero que os sirva
Nacho
Nacho
L
L

Tipo de 306 CABRIO : 1.6i 90cv 1999 fase 2 azul China
Cantidad de envíos : 115
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Vie 30 Sep 2011, 13:10

¡Gracias Nacho! Espero que esto sirva para esclarecer el misterio de la caja de fusibles. Si se lee perfectamente además.

El 23, creo recordar que está listado como "shunt", es decir para puentear algo digo yo...
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por Nacho Sáb 01 Oct 2011, 10:10

De nada, el 23 en el mio debe controlar la centralita, yo por si acaso no lo quitaria, lo hice hace unos meses y se desconfiguro la mariposa del ralenti (subia y bajaba loco) apague y encendi el coche y hasta hoy se porta bien
Nacho
Nacho
L
L

Tipo de 306 CABRIO : 1.6i 90cv 1999 fase 2 azul China
Cantidad de envíos : 115
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Mar 07 Mayo 2013, 16:44

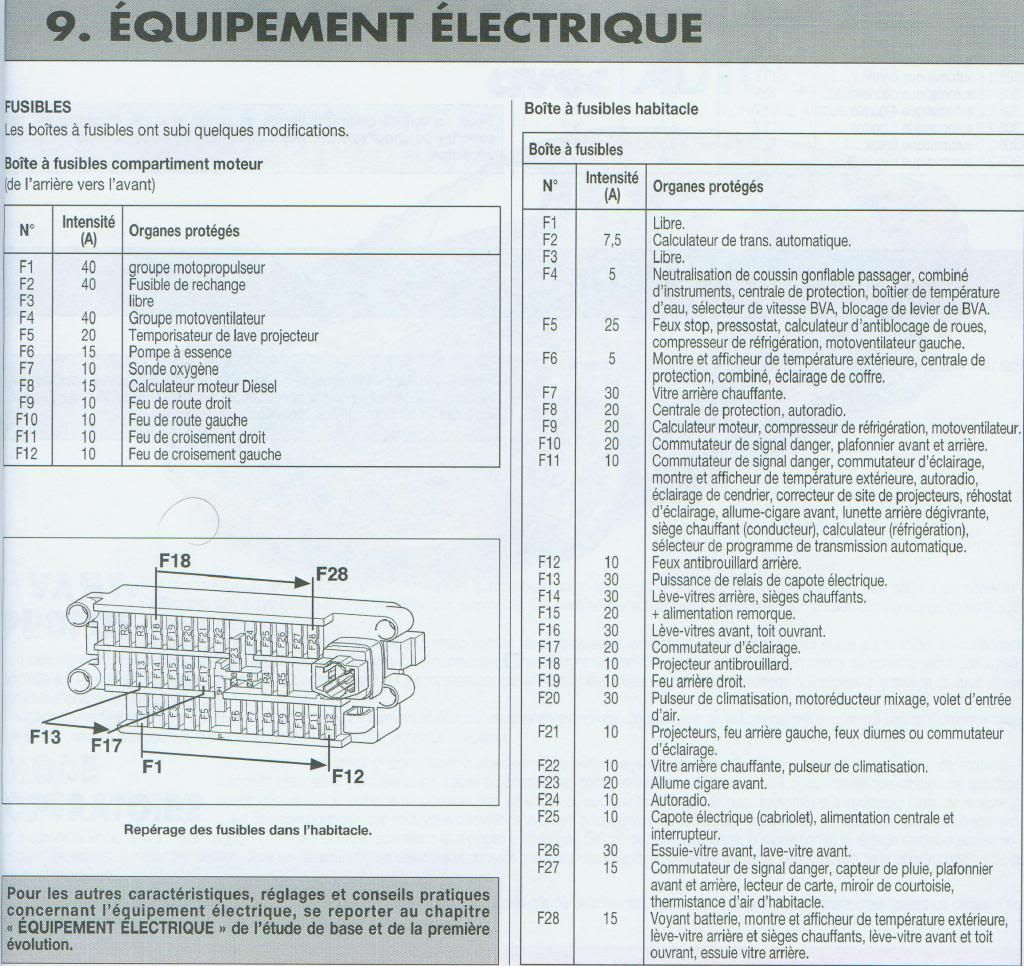

Gracias al Señor SaintTropez del club francés, aquí está la caja de fusibles de un fase 3 serie Saint Tropez del 2000 genial


[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 Fusiblesph3sttropez_zps3d77fc92

https://s236.photobucket.com/user/guypain/media/fusiblesph3sttropez_zps3d77fc92.jpg.html
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por Gullwing Jue 15 Ago 2013, 21:55

La mía (otro fase 3 del 2000) es como esta última que has puesto, Steph.

Que creo que se corresponde con esta foto que pusiste en la pág. anterior (no encuentro un botón para "citar" un mensaje):

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 SdJVGhP


Última edición por Gullwing el Sáb 01 Jul 2017, 13:18, editado 1 vez (Razón : Mudanza de fotos)
Gullwing
Gullwing
Moderador
Moderador

Tipo de 306 CABRIO : 1,6i 90cv 2000 fase 3 rojo Écarlate
Cantidad de envíos : 150
Agradecimientos : 3

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por astur306cabrio Vie 16 Ago 2013, 14:58

Joer, tenemos un coche tan "chupi piruli" (un saludo, Leticia Sabater), que hasta la caja de fusibles mola: no me digáis que no están "potitas " (que diría Stéphan), las fotos de los fusibles, tan alineados ellos, coloridos cual si de un anuncio de Beneton se tratase; ordenados, disciplinados, listos para prestarnos su servicio...

Jesús del amor hermoso y parte del extranjero...

_________________

astur306cabrio
astur306cabrio
L
L

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 azul China
Cantidad de envíos : 270
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por carloscsc Miér 18 Sep 2013, 12:26

dímelo a mí, que en mi manual aparecen varias opciones de cajas de fusibles, pero ninguna de ellas menciona nada de la capota...
carloscsc
carloscsc
L
L

Tipo de 306 CABRIO : 2,0i 135cv 1999 fase 2 azul China y gris
Cantidad de envíos : 303
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Fusibles en el habitáculo

Mensaje por astur306cabrio Mar 23 Feb 2016, 11:57

Buenas, Steph:

He descargado el manual y echo en falta las páginas en las que deberían aparecer el número y la función de los fusibles.

En la página 39, que sí está disponible, aparecen los fusibles de compartimiento motor.

Por otro manual que tengo, veo que hay cajas de 13, 23 y 30 fusibles, en el habitáculo.

El 1.6 de 100 CV, fase III, ¿sabes de cuántos fusibles es su caja?

Y lo más importante, ¿tienes la parte del manual donde aparecen sus números y funciones?

Gracias.


Última edición por astur306cabrio el Jue 03 Mar 2016, 14:14, editado 1 vez

_________________

astur306cabrio
astur306cabrio
L
L

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 azul China
Cantidad de envíos : 270
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Mar 23 Feb 2016, 19:55

Hola, mira en Electricidad, esta información está publicada. Luego lo.miro si eso.
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por astur306cabrio Mar 23 Feb 2016, 20:18

Gracias.

_________________

astur306cabrio
astur306cabrio
L
L

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 azul China
Cantidad de envíos : 270
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Miér 24 Feb 2016, 22:22

Astur, he movido tu pregunta por aquí, a ver si ves la información que buscabas. genial

EDITO : añado este enlace por si sirve
https://306cabriolet.superforo.net/t1834-electricidad-esquemas-electricos
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por astur306cabrio Jue 25 Feb 2016, 11:41

Gracias, Steph.

_________________

astur306cabrio
astur306cabrio
L
L

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 azul China
Cantidad de envíos : 270
Agradecimientos : 0

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Sáb 01 Jul 2017, 13:35

¡Gracias Gullwing por reparar este hilo! genial
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo

TEMA CON FOTOS VISIBLES Re: [ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio

Mensaje por S306cabrio Sáb 15 Feb 2020, 17:22

Hola, añado esta caja de fusibles gracias a Relojero.
Es de un fase 2 del 1998.
genial

[ ELECTRICIDAD ] Caja de fusibles del 306 Cabrio - Página 2 1911

Manuales de taller etc. allí :
https://306cabriolet.superforo.net/t1694-catalogos-todos-los-manuales-peugeot
S306cabrio
S306cabrio
Admin
Admin

Tipo de 306 CABRIO : 1,6i 100cv 2001 fase 3 rojo Écarlate
Cantidad de envíos : 10270
Agradecimientos : 101

https://306cabriolet.superforo.net

Volver arriba Ir abajo
